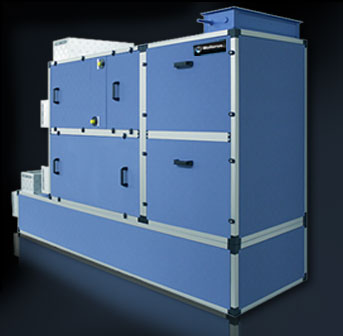

Gehäuse
Das schallisolierte Gehäuse besteht aus Aluprofilen (PILEO-System).
Modular aufbaufähig.
Farbe Aluprofile: eloxiert (hellgrau)
Farbe Deckel: blue
Material: PVC, isoliert mit Hartschaum
Aufgrund dieser individuellen modularen Herstellung ist unser System nahezu
in jedem Technikraum, egal welche Platzverhältnisse gegeben sind, einsetzbar.
Voraussetzung ist eine Raumhöhe von mindestens 1,16 m. Beispiele: Aufhän-
gung an der Decke, Wandmontage oder liegend montiert. Der Plattenwärme-
austauscher kann auch getrennt von der Anlage installiert werden.
|
|
Ventilatoren
Ausgestattet ist der Lüftungsblock mit mehreren stufenlos regelbaren EC-
Radialgebläsen pro Luftseite. Somit ist bei einem Ventilatorausfall ein Notbe-
trieb bis zur Reparatur möglich.
Die EC-Ventilatoren sichern bei vergleichbarer Luftmenge einen minimalen
Energieverbrauch. Ein weiterer Vorteil ist die wesentlich geringere Geräusch-
entwicklung gegenüber Ventilatoren mit Phasenanschnittsteuerung. Die EC-
Ventilatoren sind besonders feuchtigkeitsgeschützt.
|
|
Heizregister
Das interne Pumpen-Warmwasser-Register dient hauptsächlich zum Nach-
heizen der vom Plattenwärmeaustauscher kommenden Zuluft, um eine konstante
Einblastemperatur zu gewährleisten. Ebenso ist ein Aufheizen der Schwimm-
halle im Umluftbetrieb möglich, sodass weitere Heizkörper nicht nötig sind.
|
|
Sonderausführung – Niedertemperaturheizregister
Das Register kommt zum Einsatz, wenn die Lüftungsanlage außer dem Lüf-
tungswärmebedarf auch einen höheren Transmissionswärmebedarf decken
soll.
|
|
Sonderausführung – Bypasssystem
Optional ist ein Bypasssystem möglich. Es ist bei großen Fensterflächen im
Sommer empfehlenswert. Sollte sich der Raum aufgrund starker Sonnenein-
strahlung zu sehr aufheizen, kann ab einer wählbaren Temperatur die Wärme-
rückgewinnung überbrückt (Bypass) werden. Damit ist ein leichtes Abkühlen
des Raumes möglich (passive Kühlung mit Außenluft).
|
|
Luftfilter
Dieser besteht aus einem Kassettenfilter ( Filterklasse nach Vorschrift ) mit
Drucküberwachung, Störmeldung und Sammelstörmeldeausgang. Zum Wech-
seln ist der Filter leicht herausnehmbar.
|
|
Lüftungsklappen
Die integrierte Umluftklappe arbeitet vollautomatisch und je nach Bedarf im
Umluft- oder im Fortluft-Frischluftbetrieb. Sollte die Feuchtigkeit den eingestell-
ten Sollwert überschreiten, schaltet die Anlage auf Fortluft- Frischluftbetrieb
und entfeuchtet mit Außenluft.
Im Heizbetrieb arbeitet die Anlage im energiesparenden Umluftbetrieb. In
diesem Fall werden die Abluftventilatoren abgeschaltet, was einen weiteren
energiesparenden Vorteil mit sich bringt. Bei stehender Anlage dient die Um-
luftklappe gleichzeitig als Außenverschlussklappe.
|
|
Frostschutz
Das Heizregister ist mit einer Frostüberwachung geschützt. Bei Frostgefahr
werden die Zuluftventilatoren ausgeschaltet. Der Heizmischer wird auf 100%
geschaltet und die Sekundärpumpe eingeschaltet. Somit ist ein Einfrieren des
Heizregisters ausgeschlossen.
|
 |
|
 |
